Первые шаги на пути к успеху.

Считается, что хоть небольшое представление о Arduino у вас уже имеется, а именно, что оно из себя представляет и для чего используется. Если же нет, то советую, для начала, прочитать статью "Знакомимся с Arduino".

Конечно же, на самом первом шаге нужно установить связь между компьютером и Arduino.




Для этого скачиваем программу Arduino IDE с официального сайта, для вашей операционной системы.

  •  Запускаем скаченный файл. И соглашаемся с лицензионным соглашением, нажав на кнопку "I Agree".
  • В следующем окне выбираем компоненты, которые установит нам на компьютер программа. Оставляем все без изменения и нажимаем кнопку "Next >".
  • Выбираем путь для установки. По умолчанию это C:\Program Files\Arduino . Я советую оставить все как есть, не меняя. Нажимаем кнопку "Install".
  • Начнется установка программного обеспечения. Займет она около двух минут.
  • Во время установки у Вас высветится сообщение: "Установить программное обеспечение для данного устройства?". Поставьте галочку в строке "Всегда доверять программному обеспечению "Arduino LLC"." и нажмите кнопку "Установить".

  • По завершении установки закрываем окно, нажав кнопку "Close".

Вот и все. Программное обеспечение для работы с платформой Arduino установлено. Осталось подключить само устройство и проверить его.

  • Подключаем Arduino через шнур USB (для Arduino Uno разъемы USB-A и USB-B, для Arduino Nano разъемы USB-A и мини-В) к компьютеру. На плате загорится красный светодиод питания.

После подключения кабеля к компьютеру, Windows попробует установить драйвера самостоятельно. Но результатом будет вот такое сообщение:

Т.к Window'су не удалось установить драйвера, мы это сделаем вручную.

  • Кликаем правой кнопкой мыши на значок "Мой компьютер". И выбираем из списка "Управление".
  • Далее в левом списке выбираем "Диспетчер устройств". И в появившемся списке находим устройство, рядом с которым будет нарисован восклицательный знак. Это устройство может находиться либо в разделе "Другие устройства", либо в "Порты (COM и LTP)".

    Если у Вас неизвестное устройство определилось как "USB2.0-Serial", то для начала скачайте этот архив. И распакуйте его в папку с драйверами Arduino, по умолчанию путь такой: C:\Program Files\Arduino\drivers

    Кликаем по устройству правой кнопкой мыши и выбираем "Обновить драйвера".
  • После этого появится окно. В нем выбираем второй пункт: "Выполнить поиск драйверов на этом компьютере".
  • Нажимаем "Обзор" и выбираем папку "drivers" в папке "Arduino". Если при установке программного обеспечения Вы не меняли путь установки, то папка "drivers" будет находиться в "C:\Program Files\Arduino\". После выбора папки жмем "Ок".
  • Жмем "Далее".
  • После того как Windows установит драйвера из указанной папки, выведется сообщение, что драйвера были успешно установлены. И в окне "Диспетчера задач" появится ваше устройство. У меня это USB-SERIAL CH340 (COM3). Запоминаем номер порта, он нам понадобится при настройке программы Arduino IDE.
  • Запускаем программу Arduino IDE с помощью ярлыка на рабочем столе.
  • Разрешаем доступ для всех типов сетей.
  • Теперь переходим в Инструменты -> Порт и выбираем из списка тот порт, который был прописан в "Диспетчере задач".

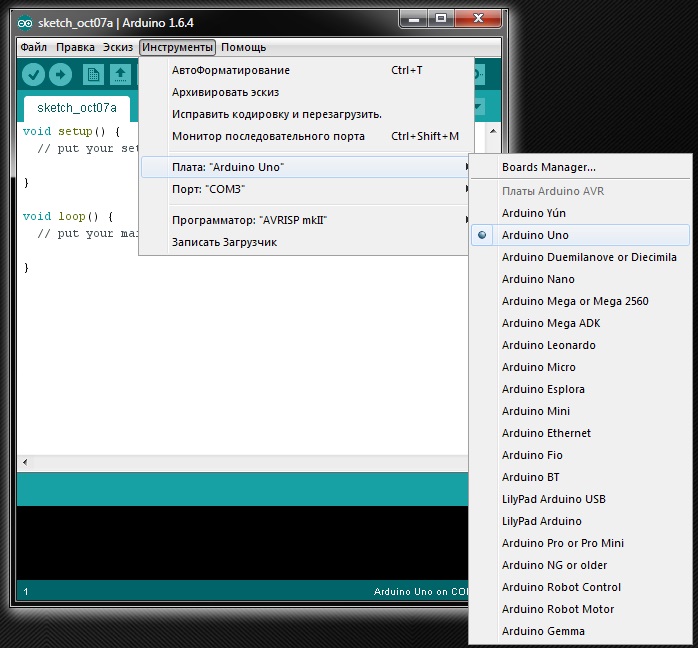

  • Заходим в Инструменты -> Плата и выбираем тип вашей Arduino. У меня это Arduino Uno.

Все. Программное обеспечение установлено и настроено. Компьютер видит нашу платформу и готов с ней работать. Теперь остается проверить правильность настройки нашей программы.

  • В окно редактора вставляем этот код (в следующем уроке разберем его подробно):
int led = 13;

void setup() {

 pinMode (led, OUTPUT);

}

void loop() {

 digitalWrite (led, HIGH);
 delay (1000);
 digitalWrite (led, LOW);
 delay (1000);

}

  • И нажимаем кнопку "Вгрузить" (на картинке выделена желтым цветом). Слева внизу пойдет полоса загрузки нашего кода в Arduino.

После заливки кода, Вы увидите что зеленый светодиод на плате начал мигать, то включаться, то выключаться с периодом в одну секунду. Это означает, что программу вы настроили правильно.

И так, мы настроили Arduino IDE под нашу платформу Arduino. Теперь можно продолжать обучение дальше.

В следующем уроке мы подробно разберем код программы, который мы использовали в данном уроке. И конечно же зададим несколько заданий, чтобы Вам закрепить полученные знания.



Видео установки Arduino IDE на примере ОС Windows 10 64бит:



Надеюсь тема была вам полезна. Все интересующие вас вопросы и пожелания, вы можете оставить в комментариях или же на форуме.
